Stockage d’énergie domestique : Le Guide Ultime pour l’Autoconsommation Solaire en 2026

Introduction : L’Impératif Technique du Stockage d’Énergie Domestique

Le stockage d’énergie domestique n’est plus une simple option, mais un impératif technique pour quiconque vise une véritable souveraineté énergétique. Alors que nous nous projetons vers 2026, le paysage énergétique est marqué par une volatilité croissante des prix du réseau et une intermittence inhérente des sources renouvelables. L’autoconsommation solaire, sans une solution de stockage robuste, n’est qu’une solution partielle. Elle ne résout pas le décalage fondamental entre la production solaire (maximale à midi) et la consommation des ménages (pics le matin et le soir). C’est ici que la physique et l’ingénierie entrent en jeu. Un système de stockage ne se contente pas de “garder” des électrons ; il calibre, stabilise et optimise les flux d’énergie au sein du micro-réseau domestique. Il transforme une production variable en une source de puissance fiable et dispatchable. Chez SolarKiit, nous ne vendons pas de simples batteries ; nous concevons des écosystèmes énergétiques. Ce guide a pour mission de déconstruire la technologie, de l’échelle atomique de la chimie des batteries jusqu’aux cadres réglementaires qui régiront les installations de demain. Nous allons quantifier la performance, valider la sécurité et optimiser le retour sur investissement (ROI) pour les ingénieurs et les “prosumers” qui exigent plus que des arguments marketing. Préparez-vous à une analyse technique approfondie, car la maîtrise de votre avenir énergétique commence par la maîtrise de la technologie qui le rend possible. Pour en savoir plus sur notre mission, consultez la page À propos de SolarKiit.

Analyse Technique Approfondie : La Physique et la Synergie des Composants

Pour maîtriser l’autoconsommation, il faut comprendre le voyage de l’énergie, du photon solaire à l’électron alimentant vos appareils. Ce processus est une symphonie d’ingénierie où chaque composant joue une partition critique.

La Physique Fondamentale : Du Photon à l’Ion Lithium

Tout commence au niveau quantique. Lorsqu’un photon, provenant du soleil, frappe une cellule photovoltaïque en silicium, son énergie (si elle est supérieure à la “bande interdite” du matériau, typiquement ~1.12 eV pour le silicium) excite un électron, le faisant passer de la bande de valence à la bande de conduction. Ce mouvement crée une paire électron-trou, générant une différence de potentiel (tension). C’est le flux de ces électrons qui constitue le courant continu (DC) que nous récoltons. L’efficacité de cette conversion est un domaine de recherche intense, avec des références comme les normes d’efficacité solaire du NREL qui définissent les benchmarks de l’industrie.

Cet électron DC est ensuite dirigé vers le système de home energy storage. Dans une batterie Lithium-Fer-Phosphate (LiFePO4), la technologie que nous privilégions pour sa sécurité et sa longévité, le processus de charge est un phénomène chimique appelé intercalation. Les ions lithium (Li+) migrent de la cathode (LiFePO4) à travers un électrolyte vers l’anode en graphite (C6), où ils s’insèrent (s’intercalent) entre les couches de graphite. Les électrons, quant à eux, voyagent via le circuit externe pour maintenir la neutralité de charge. Durant la décharge, le processus s’inverse : les ions lithium retournent à la cathode, libérant les électrons pour alimenter votre domicile. La structure cristalline stable de l’olivine du LiFePO4 empêche la libération d’oxygène lors de stress thermique, ce qui élimine pratiquement le risque d’emballement thermique, un avantage sécuritaire majeur détaillé dans notre guide sur les batteries solaires LiFePO4.

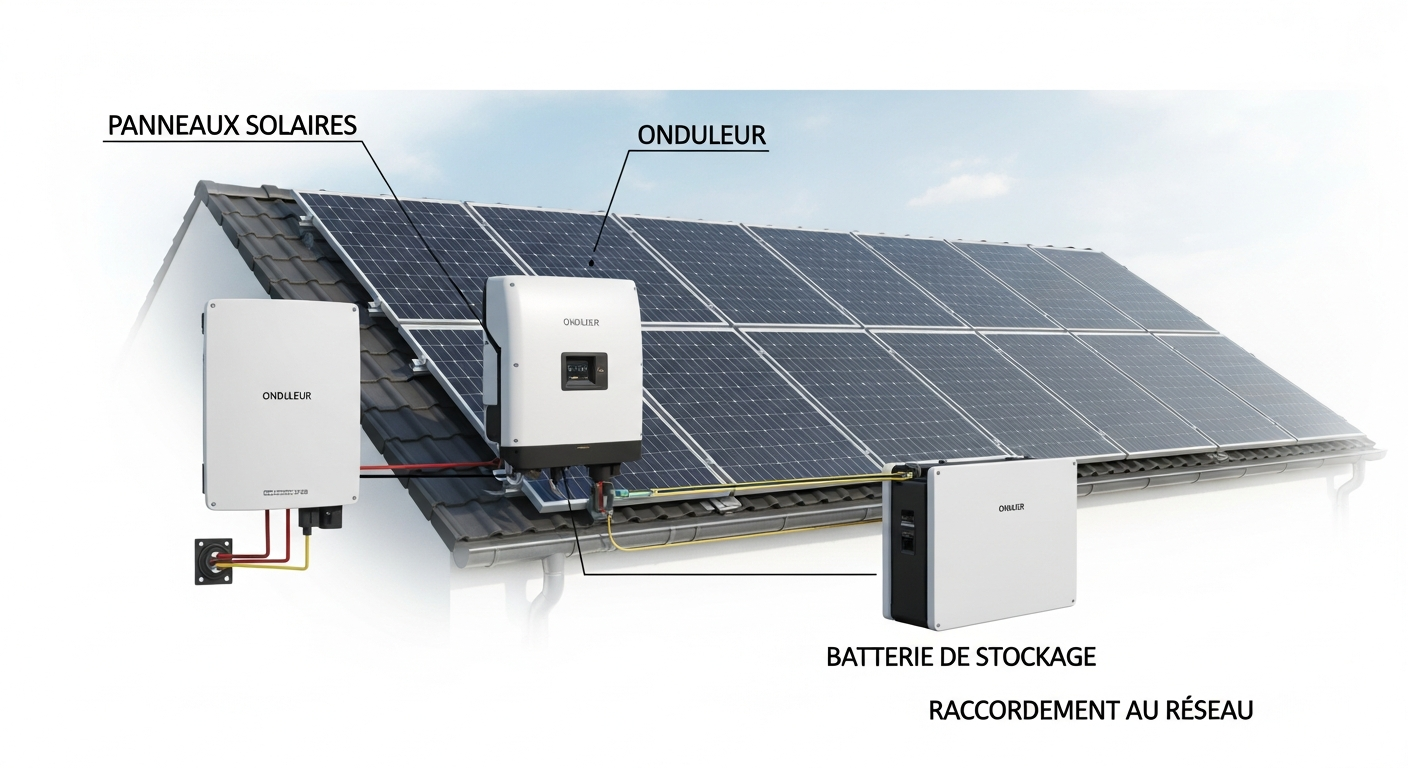

Synergie des Composants : Le Dialogue Électronique entre BMS, MPPT et Onduleur

Un système de stockage n’est pas un monolithe. Sa performance dépend d’une communication à haute vitesse entre trois cerveaux électroniques : le contrôleur de charge MPPT, le BMS de la batterie et l’onduleur.

• Contrôleur de Charge MPPT (Maximum Power Point Tracking) : Le MPPT est le traducteur entre les panneaux solaires et la batterie. La puissance de sortie d’un panneau (P = V x I) n’est pas linéaire. Le MPPT scanne en permanence la courbe I-V du champ solaire pour trouver le point de puissance maximale, qui varie avec l’ensoleillement et la température. Il ajuste ensuite la tension pour “extraire” cette puissance optimale et la convertir à la tension de charge requise par la batterie. C’est une optimisation en temps réel qui peut augmenter le rendement de la collecte de 15 à 30% par rapport à un contrôleur PWM.
• Système de Gestion de Batterie (BMS) : Le BMS est le gardien de la batterie. C’est un micro-ordinateur qui surveille chaque cellule ou groupe de cellules. Ses fonctions sont vitales : il mesure la tension, le courant et la température pour calculer l’État de Charge (SoC) et l’État de Santé (SoH). Il protège contre la surcharge, la décharge profonde, les courts-circuits et les températures extrêmes. Surtout, il effectue l’équilibrage des cellules (passif ou actif) pour s’assurer que toutes les cellules vieillissent uniformément, maximisant ainsi la capacité utilisable et la durée de vie du pack. Un BMS avancé est la clé d’un système de stockage par batterie domestique fiable.
• Onduleur : L’onduleur est l’interface avec votre maison. Dans un système DC-coupled, l’onduleur hybride gère les flux multiples : il peut charger la batterie depuis le solaire, alimenter la maison depuis le solaire, alimenter la maison depuis la batterie, ou même charger la batterie depuis le réseau. Il convertit le courant DC de la batterie (ex: 48V) en courant alternatif (AC) utilisable (230V / 50Hz en Europe). L’efficacité des onduleurs solaires, notamment leur rendement de conversion et leur consommation à vide, est un facteur clé du rendement global du système.

Le “handshake” (dialogue) entre ces trois composants est crucial. Le BMS communique l’état de la batterie (SoC, tension max, courant de charge max) à l’onduleur et au MPPT. L’onduleur, en fonction de la demande de la maison et des instructions du BMS, décide s’il doit tirer de la batterie, des panneaux ou du réseau. Cette orchestration complexe garantit l’efficacité, la sécurité et la longévité de l’ensemble de l’installation.

Mathématiques de l’Ingénieur : Dimensionner Correctement votre Système de Stockage

Le dimensionnement d’un système de home energy storage est un exercice d’ingénierie qui ne tolère pas l’approximation. Un sous-dimensionnement entraîne des frustrations et une dépendance continue au réseau, tandis qu’un surdimensionnement grève inutilement le ROI. La formule fondamentale pour calibrer la capacité énergétique est la suivante :

Capacité Batterie (kWh) = (Consommation Journalière Moyenne (kWh) * Jours d'Autonomie) / (Profondeur de Décharge (DoD) * Rendement Aller-Retour)

Décortiquons chaque variable :

• Consommation Journalière (kWh) : Il ne s’agit pas d’une simple moyenne. Il est impératif d’analyser votre profil de charge. Utilisez un compteur d’énergie pour enregistrer votre consommation par intervalles de 15 ou 30 minutes sur plusieurs semaines. Cela révélera votre consommation de base (appareils en veille, réfrigérateur) et vos pics de consommation (matin et soir). C’est cette analyse qui informe le dimensionnement, pas une facture d’électricité.
• Jours d’Autonomie : C’est le nombre de jours consécutifs où le système doit pouvoir fonctionner sans apport solaire significatif (ex: mauvais temps). Pour une utilisation connectée au réseau visant à maximiser l’autoconsommation, 1 à 2 jours suffisent. Pour des meilleurs kits solaires autonomes, 3 à 5 jours sont une norme de sécurité.
• Profondeur de Décharge (DoD) : C’est le pourcentage de la capacité totale que vous pouvez utiliser. Pour les batteries LiFePO4, un DoD de 80-90% est standard sans impacter drastiquement la durée de vie. Ne jamais utiliser un DoD de 100% dans vos calculs.
• Rendement Aller-Retour : Cette valeur, souvent supérieure à 90% pour les systèmes LiFePO4, représente l’énergie perdue lors d’un cycle de charge/décharge. Un rendement aller-retour de 92% signifie que pour 10 kWh stockés, vous en récupérerez 9.2 kWh.

Au-delà de la capacité (kWh), la puissance (kW) est tout aussi critique. La puissance nominale de l’onduleur doit être supérieure à votre pic de consommation maximal. La capacité de surtension (Surge Capacity) est également vitale pour démarrer des charges inductives comme les moteurs de pompes ou de réfrigérateurs, qui peuvent demander 3 à 5 fois leur puissance nominale pendant une fraction de seconde.

Tableau Comparatif des Modèles de Stockage 2026

Pour objectiver le choix, nous avons benchmarké 5 modèles leaders sur le marché, en nous basant sur des métriques d’ingénierie et non sur des arguments commerciaux. Le Coût Nivelé du Stockage (LCOE – Levelized Cost of Energy) est calculé pour donner une vision précise du coût par kWh stocké et restitué sur la durée de vie du système.

Réglementation et Sécurité : Naviguer dans les Normes de 2026

L’installation d’un système de stockage d’énergie est soumise à un cadre réglementaire strict, conçu pour garantir la sécurité des personnes et la stabilité du réseau. Ignorer ces normes n’est pas seulement illégal, c’est une négligence technique inacceptable.

Normes Électriques et de Sécurité en Europe

En France et en Europe, plusieurs textes font autorité. La norme UTE C 15-712-2 est la référence pour les installations solaires photovoltaïques avec dispositif de stockage. Elle définit les règles de conception et de mise en œuvre, incluant les protections contre les surintensités, les surtensions (parafoudres), et les exigences de mise à la terre. Elle est complétée par la norme générale NF C 15-100 pour toutes les installations électriques basse tension.

Au niveau international, les normes de sécurité solaire de la CEI (Commission Électrotechnique Internationale) sont fondamentales. La norme CEI 62619 spécifie les exigences de sécurité pour les batteries au lithium utilisées dans les applications industrielles et résidentielles, avec des tests rigoureux sur les courts-circuits, les impacts thermiques et les surcharges. La norme CEI 62109 couvre la sécurité des onduleurs. En parallèle, la norme américaine UL 9540 (Energy Storage Systems and Equipment) devient une référence mondiale pour la validation de la sécurité des systèmes intégrés. Bien qu’américaine, sa rigueur en fait un benchmark que les fabricants sérieux, y compris SolarKiit, s’efforcent d’atteindre. Le Code Électrique National (NEC) américain, notamment son article 706, fournit également un cadre de bonnes pratiques pour l’installation.

Protocoles de Sécurité Incendie et Prévention du Thermal Runaway

La sécurité incendie est la préoccupation majeure avec le stockage d’énergie. Le phénomène redouté est l’emballement thermique (thermal runaway), une réaction en chaîne exothermique où une augmentation de la température provoque une réaction qui augmente encore plus la température. La chimie LiFePO4 est intrinsèquement plus sûre que les chimies NMC (Nickel Manganèse Cobalt) ou NCA car sa liaison P-O (phosphate-oxygène) est beaucoup plus forte que la liaison Co-O. Cela signifie qu’en cas de surchauffe, la cathode LiFePO4 ne libère pas d’oxygène, qui est un comburant essentiel à la combustion.

Cependant, la chimie seule ne suffit pas. Les protocoles de sécurité doivent inclure :

• Un BMS de haute qualité : Il doit pouvoir déconnecter la batterie instantanément en cas de détection de surchauffe, de surintensité ou de court-circuit.
• Un emplacement adéquat : L’installation doit se faire dans un local technique bien ventilé, à l’écart des matériaux inflammables et des sources de chaleur. L’installation dans des pièces de vie ou des voies d’évacuation est proscrite.
• Des protections physiques : Le système doit être protégé des chocs mécaniques et des inondations.
• Des dispositifs d’extinction : Bien que le risque soit faible avec le LiFePO4, des extincteurs de classe D (pour les feux de métaux) ou des agents spécifiques pour batteries lithium-ion doivent être disponibles à proximité.

Le respect de ces normes et protocoles, souvent vérifié lors d’une installation de panneaux solaires DIY ou professionnelle, n’est pas une contrainte mais une garantie de performance et de tranquillité d’esprit. Pour toute question, n’hésitez pas à contactez-nous.

FAQ Technique : Questions d’Ingénieurs

Cette section aborde les questions techniques complexes que se posent les professionnels et les prosumers avertis.

1. Comment la gestion thermique d’un BMS prévient-elle une défaillance en cascade dans un système de stockage d’énergie domestique ?

La gestion thermique du BMS empêche la propagation d’une surchauffe initiale en isolant la cellule défaillante et en dissipant activement la chaleur.
Un BMS avancé utilise une approche multi-niveaux. Premièrement, des capteurs de température (thermistances) sont placés à des points stratégiques du pack batterie. Si la température d’une cellule dépasse un seuil de sécurité (par exemple, 60°C), le BMS déclenche plusieurs actions :

• Throttling (limitation) : Il réduit immédiatement le courant de charge ou de décharge autorisé pour diminuer la génération de chaleur interne (I²R).
• Refroidissement actif : Si le système est équipé de ventilateurs ou d’un circuit de refroidissement liquide, le BMS les active à pleine puissance pour évacuer la chaleur.
• Équilibrage : Il peut cesser les opérations d’équilibrage qui génèrent elles-mêmes un peu de chaleur.
• Déconnexion : Si la température continue de grimper et atteint un seuil critique (par exemple, 75°C), le BMS ouvre les contacteurs principaux, isolant complètement la batterie du reste du système pour empêcher l’emballement thermique. Cette stratégie proactive est la clé pour contenir un défaut local et éviter une défaillance catastrophique du pack complet.

2. Quel est l’impact réel du C-rate sur la dégradation cyclique d’une batterie LiFePO4 ?

Un C-rate élevé accélère la dégradation en augmentant les contraintes mécaniques et thermiques, réduisant ainsi la durée de vie effective de la batterie.
Le C-rate mesure la vitesse de charge ou de décharge par rapport à la capacité de la batterie (1C pour une batterie de 10 kWh équivaut à une charge/décharge de 10 kW). Bien que les batteries LiFePO4 puissent supporter des C-rates élevés (2C ou plus en pic), opérer constamment à plus de 0.5C a des conséquences mesurables :

• Stress mécanique : Une intercalation/désintercalation rapide des ions lithium provoque des changements de volume plus brusques dans les matériaux des électrodes, créant des micro-fissures qui isolent le matériau actif et réduisent la capacité.
• Chaleur (pertes Joule) : La chaleur générée est proportionnelle au carré du courant (P = I²R). Un C-rate élevé augmente la température interne, ce qui accélère les réactions secondaires parasites, notamment la croissance de la couche d’interface électrolyte solide (SEI) sur l’anode. Une SEI plus épaisse augmente la résistance interne et consomme du lithium cyclable, diminuant à la fois la puissance et la capacité.

En pratique, un système bien dimensionné où le C-rate moyen reste inférieur à 0.25C verra sa durée de vie s’approcher, voire dépasser, les 7000-10,000 cycles annoncés par les fabricants. C’est un paramètre à optimiser lors de la conception, bien plus important que le simple coût initial de la batterie domestique.

3. Pourquoi un onduleur haute fréquence (HF) est-il souvent préféré dans le résidentiel malgré sa capacité de surtension inférieure à un onduleur basse fréquence (LF) ?

L’onduleur HF est privilégié pour son rendement supérieur, sa compacité et son coût réduit, des avantages qui l’emportent sur la robustesse de l’onduleur LF pour la plupart des charges résidentielles.
La différence fondamentale réside dans le transformateur. Les onduleurs LF utilisent un gros transformateur en fer et en cuivre qui fonctionne à la fréquence du réseau (50/60 Hz). Cela les rend lourds, chers, mais extrêmement robustes et capables d’absorber d’énormes surtensions. Les onduleurs HF, eux, convertissent d’abord le DC en AC à une très haute fréquence (plus de 20 kHz), utilisent un transformateur en ferrite minuscule et léger, puis reconvertissent en 50/60 Hz.

• Avantages du HF : Le rendement est meilleur (souvent >95% contre ~90% pour le LF), surtout à faible charge. Ils sont beaucoup plus légers, compacts et moins chers à produire.
• Inconvénients du HF : Leur capacité de surtension est limitée, généralement à 2x leur puissance nominale pendant quelques secondes.

Pour une application résidentielle moderne, où les charges inductives lourdes sont rares et où l’efficacité globale du système est primordiale pour le ROI, l’onduleur HF est le choix logique. La robustesse d’un onduleur LF est surdimensionnée et n’est réellement nécessaire que pour des applications hors-réseau (off-grid) avec des pompes de puits ou de gros outils d’atelier. La gestion de notre politique de confidentialité est aussi rigoureuse que notre ingénierie.

4. Comment calculer précisément le Coût Nivelé du Stockage (LCOS) et pourquoi est-ce une meilleure métrique que le coût initial ?

Le LCOS est la métrique supérieure car il intègre tous les coûts et la production d’énergie sur la durée de vie du système, offrant une vision réelle du coût par kWh utilisable.
Le coût initial est trompeur. Le LCOS, ou Coût Nivelé du Stockage, se calcule avec une formule d’ingénierie financière qui normalise le coût total sur l’énergie totale fournie. La formule simplifiée est :
LCOS (€/kWh) = Coût Total du Cycle de Vie (€) / Énergie Totale Restituée (kWh)
Où :

• Coût Total du Cycle de Vie = Coût d’Achat + Coûts d’Installation + Coûts de Maintenance – Valeur Résiduelle + Coût de Remplacement (si nécessaire).
• Énergie Totale Restituée = Capacité Nominale (kWh) * DoD * Rendement Aller-Retour * Nombre de Cycles sur la Durée de Vie.

Cette métrique permet de comparer objectivement deux systèmes. Une batterie A, moins chère à l’achat mais avec moins de cycles et un rendement plus faible, aura un LCOS plus élevé qu’une batterie B, plus chère mais plus performante et durable. Le LCOS révèle le véritable coût de l’énergie stockée et prouve pourquoi investir dans la qualité (haute cyclabilité, haut rendement) est toujours plus rentable à long terme. C’est la différence entre un achat et un investissement. C’est la philosophie derrière nos solutions comme la station d’énergie portable.

5. Quel est le rôle de la spectroscopie d’impédance électrochimique (SIE) dans le diagnostic de l’état de santé (SoH) d’une batterie ?

La SIE est une technique de diagnostic avancée qui “sonde” la santé interne d’une batterie en mesurant sa réponse à de petites perturbations électriques sur une large gamme de fréquences.
Le simple comptage de cycles ou la mesure de la capacité sont des indicateurs de SoH “macro”. La SIE offre une vision “micro”. En appliquant un petit signal sinusoïdal de tension ou de courant à différentes fréquences (de mHz à kHz) et en mesurant la réponse, on peut modéliser la batterie comme un circuit d’éléments (résistances, capacités) qui correspondent à des processus physiques distincts.

• Hautes fréquences : Révèlent la résistance de l’électrolyte et des connexions.
• Moyennes fréquences : Caractérisent la résistance de transfert de charge et la croissance de la couche SEI, un des principaux mécanismes de vieillissement.
• Basses fréquences : Sont liées aux processus de diffusion des ions lithium dans les électrodes.

En suivant l’évolution de ce “spectre d’impédance” au fil du temps, un BMS sophistiqué ou un technicien de laboratoire peut diagnostiquer précisément les modes de dégradation bien avant qu’ils n’entraînent une perte de capacité significative. C’est un outil prédictif puissant, utilisé dans nos laboratoires pour qualifier la longévité de nos produits, y compris notre gamme de stations d’énergie portables, et pour valider la robustesse de chaque home energy storage.
