Système de stockage d’énergie par batterie (Battery Energy Storage System) : Le Guide Ultime pour l’Autonomie Solaire 2026

Un battery energy storage system (BESS), ou système de stockage d’énergie par batterie, n’est plus un simple composant de luxe pour les installations solaires. C’est devenu le cœur battant de l’autonomie énergétique, un impératif technique pour les prosumers et les ingénieurs qui préparent la transition énergétique de 2026. Alors que les réseaux électriques montrent des signes de fragilité face à une demande croissante et à une production intermittente, la capacité à stocker et à décharger de l’énergie de manière contrôlée devient un avantage stratégique fondamental. Il ne s’agit plus seulement de réduire sa facture d’électricité, mais de garantir une alimentation stable, de haute qualité, et de s’affranchir des contraintes du réseau. Ce guide ne se contente pas de survoler les technologies ; il plonge dans la physique, les mathématiques et les protocoles d’ingénierie qui régissent ces systèmes. Nous allons décomposer le “POURQUOI” derrière chaque composant, du flux d’électrons au sein d’une cellule Batteries Solaires LiFePO4 : Le Guide Ultime pour l’Énergie Renouvelable à l’interaction complexe entre le BMS, l’onduleur et les panneaux. Chez SolarKiit, nous ne vendons pas seulement des produits ; nous concevons des écosystèmes énergétiques résilients. Ce document est une distillation de notre expertise, calibrée pour vous donner les outils nécessaires pour concevoir, dimensionner et valider une solution de stockage qui non seulement répond, mais anticipe les exigences de demain.

Plongée Technique Approfondie dans le Système de stockage d’énergie par batterie

Pour maîtriser un BESS, il faut comprendre les principes fondamentaux qui le régissent, bien au-delà des fiches techniques. Il s’agit d’une symphonie électrochimique et électronique où chaque composant doit fonctionner en parfaite harmonie. L’objectif n’est pas seulement de stocker des kilowattheures, mais de le faire avec une efficacité, une sécurité et une longévité maximales.

La Physique Fondamentale : Du Photon à l’Électron Stocké

Le processus commence par la conversion photovoltaïque. Lorsqu’un photon, provenant du soleil, frappe une cellule solaire en silicium, il transfère son énergie à un électron, le libérant de son atome. Ce phénomène, l’effet photoélectrique, crée une différence de potentiel (une tension) au sein de la cellule. Le flux de ces électrons libérés constitue un courant continu (DC).

Ce courant DC est ensuite acheminé vers la batterie. Dans une batterie Lithium-Fer-Phosphate (LiFePO4), la technologie que nous standardisons chez SolarKiit pour sa sécurité et sa durabilité, le processus de charge repose sur un mécanisme appelé intercalation. Voici comment cela fonctionne :

• Pendant la charge : Les ions lithium (Li+) sont extraits de la cathode en phosphate de fer (FePO4) et migrent à travers l’électrolyte. Ils viennent s’insérer, ou s’intercaler, dans la structure cristalline en couches de l’anode en graphite (carbone). Chaque ion lithium qui s’intercale est neutralisé par un électron provenant du circuit externe (vos panneaux solaires). L’énergie est ainsi stockée sous forme de potentiel chimique.
• Pendant la décharge : Le processus s’inverse. Les ions lithium quittent l’anode en graphite, traversent à nouveau l’électrolyte et se réinsèrent dans la cathode. Simultanément, les électrons voyagent à travers le circuit externe pour alimenter vos charges (maison, appareils), avant de rejoindre les ions lithium à la cathode. Ce flux d’électrons constitue le courant que vous utilisez.

Le “pourquoi” de la supériorité du LiFePO4 réside dans la robustesse de sa liaison P-O (Phosphore-Oxygène) au sein de l’olivine, qui est beaucoup plus stable thermiquement que les liaisons dans les cathodes à base de cobalt (NMC, NCA). Cela rend l’emballement thermique beaucoup moins probable, un facteur de sécurité non négociable. L’efficacité de ce processus est mesurée par l’efficacité aller-retour (Round-Trip Efficiency, RTE), qui pour un système bien conçu dépasse souvent 95%, un chiffre validé par les NREL Solar Efficiency Standards.

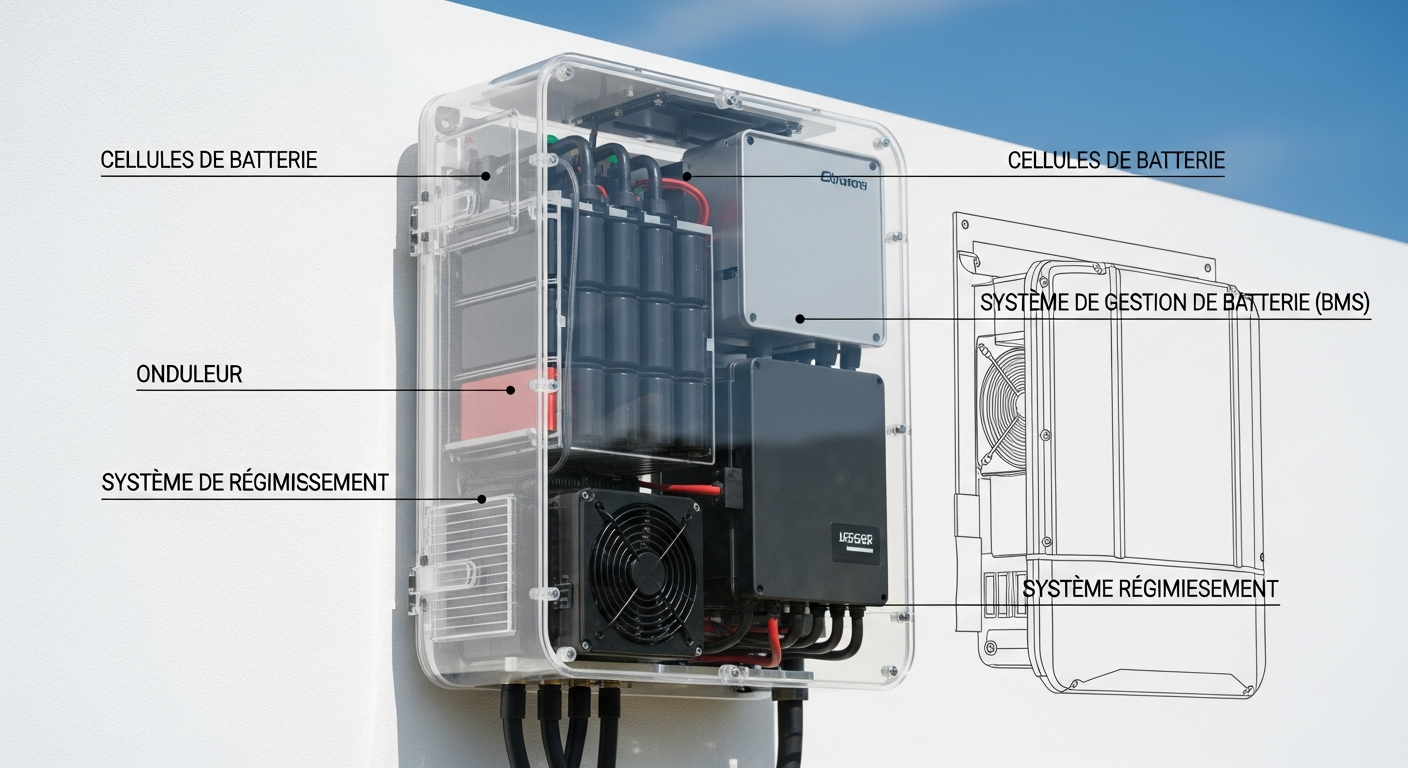

Synergie des Composants : Le Triumvirat BMS, MPPT et Onduleur

Un BESS n’est pas qu’une batterie. C’est un système dont la performance dépend de la communication ultra-rapide entre trois cerveaux électroniques.

1. Le BMS (Battery Management System) : C’est le gardien de la batterie. Il ne se contente pas de surveiller la tension globale. Un BMS de qualité ingénierie mesure et gère en temps réel :

• La tension de chaque cellule individuelle : Pour prévenir la surcharge ou la décharge profonde d’une seule cellule, ce qui pourrait endommager toute la batterie.
• L’équilibrage des cellules (Cell Balancing) : Il garantit que toutes les cellules ont le même état de charge, optimisant la capacité utilisable et la durée de vie du pack.
• La température : Il surveille les points chauds et peut réduire le courant de charge/décharge ou activer un système de refroidissement pour éviter la dégradation.
• Le calcul de l’état de charge (SoC) et de l’état de santé (SoH) : Des algorithmes complexes estiment l’énergie restante et la dégradation de la capacité au fil du temps.

2. Le Contrôleur de Charge MPPT (Maximum Power Point Tracking) : C’est le traducteur entre les panneaux solaires et la batterie. La puissance de sortie d’un panneau solaire (Watts) est le produit de sa tension (Volts) et de son courant (Ampères). Ce point de puissance maximale varie constamment avec l’ensoleillement et la température. Le MPPT ajuste en permanence la charge électrique vue par les panneaux pour les forcer à fonctionner à ce point optimal, maximisant ainsi la “récolte” d’énergie jusqu’à 30% par rapport aux contrôleurs plus anciens (PWM).

3. L’Onduleur Hybride : C’est le chef d’orchestre. Dans un système moderne, l’onduleur ne se contente pas de convertir le DC de la batterie en courant alternatif (AC) pour la maison. Un onduleur hybride gère intelligemment les flux d’énergie entre les panneaux solaires, la batterie, le réseau électrique et vos charges. Il peut décider en une fraction de seconde de :

• Alimenter les charges directement depuis les panneaux.
• Stocker l’excédent de production solaire dans la batterie.
• Alimenter les charges depuis la batterie lorsque le soleil se couche.
• Tirer de l’énergie du réseau en cas de forte demande dépassant la capacité du système.
• Injecter l’excédent de la batterie dans le réseau (si autorisé et configuré).

La qualité de ce “handshake” numérique, souvent via un bus de communication CAN, est ce qui différencie un système amateur d’un véritable système à haute efficacité et fiabilité.

Mathématiques d’Ingénierie et Dimensionnement d’un Battery Energy Storage System

Le dimensionnement correct d’un BESS est un exercice d’ingénierie qui équilibre les besoins, le budget et la résilience. Utiliser une formule précise est la seule façon de garantir que le système fonctionnera comme prévu lors des jours sans soleil ou des pannes de réseau. Ne vous fiez pas aux estimations ; calibrez votre système.

La Formule de Dimensionnement Fondamentale

La capacité énergétique requise (en kilowattheures, kWh) se calcule comme suit :

Capacité de la Batterie (kWh) = [ Consommation Journalière (kWh) × Jours d’Autonomie ] / [ Profondeur de Décharge (DoD) × Efficacité Globale ]

Décortiquons chaque terme :

• Consommation Journalière (kWh) : C’est le paramètre le plus critique. Il faut réaliser un audit de charge (Load Profile) détaillé. Listez tous les appareils, leur puissance (Watts) et leur durée d’utilisation quotidienne (heures). La somme vous donnera votre consommation en wattheures (Wh), à diviser par 1000 pour obtenir des kWh. N’oubliez pas les charges fantômes et les pics de consommation.
• Jours d’Autonomie : Combien de jours consécutifs sans production solaire (nuageux, pluvieux) votre système doit-il pouvoir couvrir ? Pour une résidence principale, 2 à 3 jours est un bon compromis. Pour des kits solaires hors-réseau critiques, cela peut monter à 5 jours ou plus.
• Profondeur de Décharge (DoD – Depth of Discharge) : C’est le pourcentage de la capacité totale que vous utilisez. Pour les batteries LiFePO4, un DoD de 80-90% (0.8-0.9) est standard et permet de garantir des milliers de cycles. Ne jamais utiliser 100% (1.0) dans vos calculs pour préserver la durée de vie de la batterie.
• Efficacité Globale : Ce n’est pas seulement l’efficacité de la batterie. C’est le produit de l’efficacité de la batterie (RTE), de l’onduleur et des pertes dans les câbles. Une valeur conservatrice et réaliste est de 85% (0.85).

Exemple de calcul : Une maison consomme 10 kWh/jour. Vous visez 2 jours d’autonomie avec une batterie LiFePO4 (DoD de 90%) et une efficacité système de 85%.

Capacité = (10 kWh × 2) / (0.90 × 0.85) = 20 / 0.765 ≈ 26.14 kWh. Vous devriez donc choisir un système de batterie d’une capacité nominale d’au moins 27 kWh.

N’oubliez pas la capacité de surtension (Surge Capacity) de l’onduleur, qui doit être capable de gérer le courant d’appel des moteurs (réfrigérateur, pompe) sans provoquer de chute de tension.

Tableau Comparatif des Modèles Leaders du Marché 2026

Pour vous aider à benchmarketer les options, nous avons compilé des données techniques approfondies sur les modèles qui définissent le marché. Le LCOE (Levelized Cost of Storage) est calculé pour représenter le coût réel par kWh stocké et restitué sur la durée de vie de la batterie, offrant une métrique de ROI bien plus précise que le simple prix d’achat.

Analyse Réglementaire et Protocoles de Sécurité (Normes 2026)

L’installation d’un BESS est soumise à des réglementations strictes pour garantir la sécurité des personnes et des biens. Ignorer ces normes n’est pas une option. En tant qu’ingénieurs et prosumers avertis, vous devez exiger une conformité totale.

Normes Internationales Clés :

• UL 9540 – Standard for Energy Storage Systems and Equipment : C’est la norme de référence pour l’ensemble du système. Elle certifie que la batterie, l’onduleur et les autres composants ont été testés ensemble et fonctionnent en toute sécurité. Une certification UL 9540 est un gage de qualité et de sécurité intégrée.
• UL 1973 – Standard for Batteries for Use in Stationary Applications : Cette norme se concentre spécifiquement sur la batterie elle-même, validant sa construction, ses matériaux et sa résistance aux contraintes (vibrations, chocs thermiques, court-circuit).
• IEC Solar Safety Standards : La Commission Électrotechnique Internationale propose un ensemble de normes reconnues mondialement. La norme IEC 62619, par exemple, spécifie les exigences de sécurité pour les batteries au lithium utilisées dans les applications industrielles et résidentielles, y compris les tests contre l’emballement thermique.

Codes d’Installation et Sécurité Incendie :

Bien qu’il soit américain, le NFPA 70: National Electrical Code (NEC) est une référence mondiale pour les bonnes pratiques d’installation électrique. L’article 706 du NEC fournit des directives précises sur l’installation des BESS, notamment :

• Emplacement et Espacement : Les batteries doivent être installées dans des endroits bien ventilés, à l’écart des matériaux inflammables. Des distances minimales entre les unités et par rapport aux murs sont requises pour permettre la dissipation de la chaleur et l’accès pour la maintenance.
• Protection contre les surintensités : Des disjoncteurs et fusibles correctement dimensionnés sont obligatoires pour protéger contre les courts-circuits.
• Déconnexion d’Urgence : Un moyen clair et accessible de déconnecter rapidement le système de la maison et du réseau est requis.

La prévention de l’emballement thermique est la priorité absolue. C’est pourquoi la chimie LiFePO4 est supérieure. Sa structure stable ne libère pas d’oxygène lorsqu’elle surchauffe, contrairement aux chimies à base de cobalt, ce qui empêche la réaction de s’auto-alimenter. Cependant, même avec le LiFePO4, une ventilation adéquate, une surveillance par le BMS et le respect des spécifications du fabricant sont essentiels. Un projet de DIY Solar Panel Installation doit intégrer ces normes dès la phase de conception.

FAQ Technique : Questions d’Ingénieurs pour les Systèmes de Stockage

Cette section aborde des questions complexes que nous recevons de la part d’ingénieurs et de prosumers avancés. Les réponses sont conçues pour fournir une profondeur technique maximale.

1. Comment la gestion thermique d’un BESS impacte-t-elle directement son Coût Nivelé de Stockage (LCOE) ?
La gestion thermique est le facteur le plus sous-estimé qui influence directement la longévité de la batterie, et donc son LCOE. Une gestion thermique inadéquate, qu’il s’agisse de chaleur excessive ou de froid extrême, accélère la dégradation chimique des cellules, réduisant le nombre de cycles de vie effectifs et augmentant le coût par kWh stocké.

• Chaleur excessive (> 45°C) : Accélère la croissance de la couche d’interphase électrolytique solide (SEI) sur l’anode. Une SEI trop épaisse augmente la résistance interne, réduit la capacité et peut même conduire à un placage de lithium, une cause majeure de défaillance.
• Froid extrême (< 0°C) : Ralentit la cinétique des ions lithium. Tenter de charger une batterie à des températures glaciales peut provoquer un placage de lithium sur la surface de l’anode au lieu de l’intercalation, endommageant la cellule de manière irréversible.
• Impact sur le LCOE : Un système avec une gestion thermique active (refroidissement liquide ou à air forcé) maintient la batterie dans sa plage de fonctionnement optimale (typiquement 15-30°C). Même si cela ajoute un coût initial, cela peut doubler le nombre de cycles de vie, divisant ainsi le LCOE par deux par rapport à un système passif mal installé.

2. Quel est le compromis d’ingénierie entre un C-rate élevé et la longévité de la batterie ?
Un C-rate élevé offre plus de puissance, mais au prix d’une dégradation accélérée et d’une durée de vie réduite. Le C-rate mesure la vitesse à laquelle une batterie est chargée ou déchargée par rapport à sa capacité. Un C-rate de 1C signifie qu’une batterie de 10 kWh peut fournir 10 kW de puissance pendant une heure.

• Avantages d’un C-rate élevé (ex: 2C) : Permet de répondre à des pics de demande très élevés (démarrage de gros moteurs, plusieurs appareils énergivores simultanément) et de charger la batterie très rapidement avec un surplus solaire important.
• Inconvénients physiques : Un courant élevé génère plus de chaleur (pertes par effet Joule, proportionnelles au carré du courant : P = R*I²). Cette chaleur stresse les composants chimiques. De plus, un flux rapide d’ions lithium peut causer des micro-fractures dans les structures de l’anode et de la cathode, réduisant la capacité active au fil du temps.
• Le compromis : Pour maximiser la longévité, il est préférable de dimensionner la batterie de manière à ce que le C-rate moyen reste bas (ex: 0.2C à 0.5C). Les fabricants spécifient souvent un C-rate nominal (pour un fonctionnement continu) et un C-rate de pointe (pour quelques secondes). Le respect de ces limites, géré par le BMS, est crucial pour atteindre la durée de vie garantie.

3. Pourquoi un BESS couplé en DC est-il souvent plus efficace qu’un système couplé en AC pour une nouvelle installation solaire ?
Le couplage DC minimise les conversions de puissance, ce qui se traduit par une meilleure efficacité globale du système. Le choix entre couplage AC et DC dépend de l’architecture du système, mais pour une installation neuve, le DC est techniquement supérieur.

• Couplage DC : L’énergie des panneaux solaires (DC) est acheminée via un contrôleur de charge MPPT directement vers la batterie (DC). L’énergie n’est convertie en AC qu’une seule fois, par l’onduleur hybride, au moment où elle est utilisée par la maison. Le chemin est : PV (DC) -> MPPT -> Batterie (DC) -> Onduleur -> Maison (AC).
• Couplage AC : L’énergie des panneaux solaires est d’abord convertie en AC par un onduleur solaire. Pour charger la batterie, cette énergie AC doit être reconvertie en DC par l’onduleur-chargeur de la batterie. Pour alimenter la maison, l’énergie de la batterie est à nouveau convertie en AC. Ce double, voire triple, processus de conversion (DC->AC->DC->AC) entraîne des pertes à chaque étape.
• Efficacité : Un système couplé en DC peut atteindre une efficacité “PV-vers-charge” de 90-95%, tandis qu’un système couplé en AC se situe plutôt autour de 85-90%. Le couplage AC reste cependant une excellente option pour ajouter une batterie à une installation solaire existante qui possède déjà son propre onduleur.

4. Expliquez le phénomène de chute de tension sous forte charge et comment un onduleur de qualité le mitige.
La chute de tension est une baisse momentanée de la tension de sortie de l’onduleur lorsqu’une charge inductive importante, comme un moteur, démarre. Un onduleur de qualité est conçu pour gérer ce courant d’appel sans que la tension ne s’effondre, ce qui pourrait faire redémarrer les appareils électroniques sensibles.

• La cause physique : Les moteurs ont un courant d’appel (Locked Rotor Amps ou LRA) qui peut être 5 à 8 fois supérieur à leur courant de fonctionnement normal. Cette demande de courant massive et soudaine met à rude épreuve les composants de puissance de l’onduleur (les MOSFETs ou IGBTs) et peut faire chuter la tension de sortie.
• La mitigation par l’ingénierie : Un onduleur robuste utilise plusieurs stratégies :
  • Condensateurs surdimensionnés : De grands bancs de condensateurs sur le bus DC et AC agissent comme des mini-réservoirs d’énergie, fournissant le courant de pointe pendant les quelques millisecondes nécessaires au démarrage du moteur.
  • Transformateur de puissance : Les onduleurs basse fréquence utilisent un grand transformateur en fer qui peut absorber d’énormes surtensions sans saturer.
  • Algorithmes de contrôle avancés : Le microcontrôleur de l’onduleur anticipe la chute de tension et augmente brièvement la modulation de largeur d’impulsion (PWM) pour la compenser en temps réel.
• C’est la capacité à gérer ces surtensions, spécifiée comme “puissance de crête” ou “surge power”, qui distingue un onduleur professionnel d’un modèle grand public, essentiel pour des solutions comme une battery power station robuste.

5. Au-delà du DoD, quels sont les paramètres les plus critiques surveillés par un BMS pour prévenir une défaillance catastrophique ?
Le BMS surveille activement la résistance interne et le taux de variation de la température pour anticiper et prévenir l’emballement thermique. Si le DoD (profondeur de décharge) est un paramètre de gestion de la longévité, la sécurité est assurée par des mesures prédictives bien plus sophistiquées.

• Résistance Interne (Internal Resistance – IR) : Un BMS avancé mesure ou estime en permanence la résistance interne de chaque cellule. Une augmentation rapide de l’IR est un signe avant-coureur de dégradation, de formation de dendrites de lithium (qui peuvent causer un court-circuit interne) ou d’autres problèmes. Si l’IR dépasse un seuil de sécurité, le BMS peut isoler la cellule ou le module défectueux.
• Taux de Variation de la Température (dT/dt) : Le BMS ne se contente pas de surveiller la température absolue. Il analyse sa vitesse de changement. Une augmentation rapide et anormale de la température (un dT/dt élevé), même si la température absolue est encore dans les limites, est un indicateur précoce d’un court-circuit interne et du début d’un emballement thermique. En détectant cela, le BMS peut déclencher une déconnexion d’urgence bien avant que la situation ne devienne visible ou critique.
• Détection de fuite à la terre : Le BMS vérifie également l’isolation entre le pack de batteries haute tension et le châssis métallique du système pour prévenir les risques d’électrocution.

Ces fonctions de diagnostic avancées sont la véritable police d’assurance de votre batterie domestique. Pour en savoir plus sur notre entreprise et nos engagements en matière de sécurité, consultez notre page About ou n’hésitez pas à nous contacter directement. Nous respectons votre vie privée, comme détaillé dans notre Privacy Policy. L’avenir de l’énergie réside dans un battery energy storage system intelligent et sécurisé.
